音视频管控方案

音视频管控方案
一、客户基本需求:
  •  某电力机房5楼有8台单显服务器和14双显服务器,现需将这22台服务器信号延长到4楼调度大厅进行操控和监视;每个操作台既可以显示指定的服务器内容,也可以实现任意切换。
  •  所采用的KVM管理设备要能保证后续扩容能力。
二、方案综述:
从用户实际需求出发,我们的方案采用网络数字延长系列产品,在系统管理人员的统一安排下,操作人员只需要通过IP网络就可以接入分布于各个远程机房内的各种平台服务器/设备以进行对这些设备的各种操作而不需要来回穿梭于各地机房。

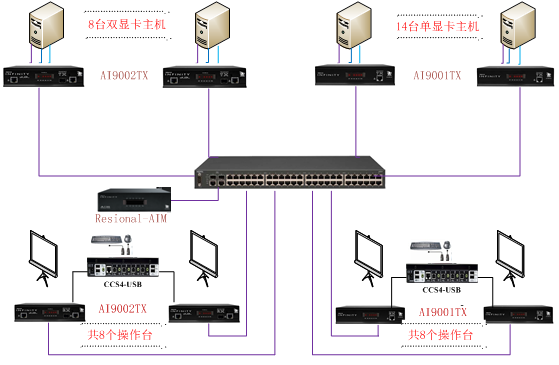

三、网络拓扑图:


四、方案说明:
  • 此方案中需要每台单显卡主机配置一台AI9001TX,每个显示端配置一台AI9001RX;每台双显卡主机需要使用AI9002TX和AI9002RX。其视频信号为数字信号,视频接口为DVI-D,可以确保音频(输入和输出),USB,串口,视频信号的传输和控制,通过ALIF-AIM对8台双显卡主机和14台单显卡主机进行集中管理。
  • 配置AI9002RX的操作台可对任意一台主机进行操作,配置AI9001RX的操作台只能对配置AI9001TX的主机进行操作,或者操作双显卡主机的第一个屏幕。
  • Resional-AIM是集合了控制工具和用户接口与一身并将一组分离的延长器变成到了一个灵活的KVM矩阵系统 。
